Conoce los modos de Recarga y los tipos de Cargadores

Modos de recarga

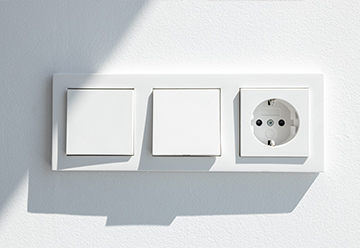

Modo de recarga 2: Enchufe convencional “Schuko”. (Cualquiera de uso doméstico).
  • Corriente alterna hasta 16ª a 3,7 kW (6h-8h).
  • Cable/conductor con punto de control + diferencial de protección. (Cargador ocasional que da el concesionario)
  • Permite Intensidad de 32A en monofásica conectado a punto de carga de 7.4kW.
Modo de recarga 3: Enchufe o toma de corriente especial, exclusivo de vehículos eléctricos, llamado Wallbox o SAVE.
  • Corriente alterna hasta 16ª a 3,7 kW (6h-8h).
  • Cable/conductor con punto de control + diferencial de protección. (Cargador ocasional que da el concesionario)
  • Permite Intensidad de 32A en monofásica conectado a punto de carga de 7.4kW.

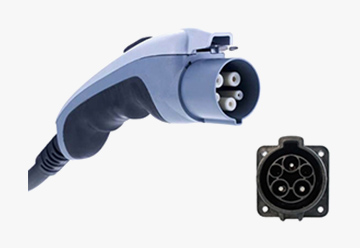

Modo 3 Tipo 1: SAE J1772 à Nissan, Toyota, Kia, Hyundai… (asiáticos)

Tiene 5 bornes de salida (dos conectores, el de tierra y dos complementarios de detección de proximidad (inmovilización del vehículo mientras esté enchufado) y otro de control (comunicación con la red). Tiene dos niveles de recarga: lenta hasta 16A y rápida hasta 80A.

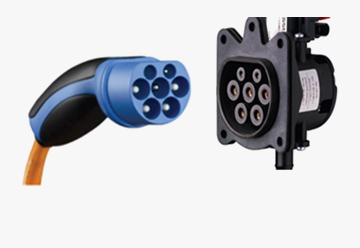

Modo 3 Tipo 2: Mennekes à Renault, Citroën, BMW, Volkswagen… (europeos)

Tiene 7bornes, los cuatro para corriente trifásica, el de tierra y dos para comunicaciones. Tiene dos conexiones de carga: lenta hasta 16A en monofásico, y rápida en trifásico hasta 63A (43,8 kW).

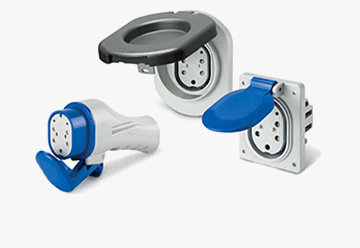

Modo 3 Tipo 3C: Scameà Apoyado por los Franceses principalmente

Tiene cinco o siete bornes, en función de si es para corriente monofásica o trifásica, tierra y comunicación de red. Admite hasta 32A para carga semirápida.

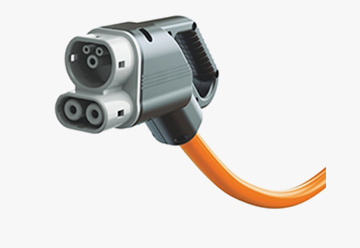

Modo 3 CCS: Conector único combinado

Propuesta norteamericana y alemana de estandarización. Tiene 5bornes para corriente, protección a tierra y comunicación de red. Admite carga lenta y rápida.

Modo de recarga 4: Enchufe o toma de corriente específica. Normalmente el conector está ya instalado en el punto de toma de corriente (Electrolinera).

Convierte la corriente alterna en continua y la pasa directamente a la batería. En éste sentido se encuentra por ejemplo:

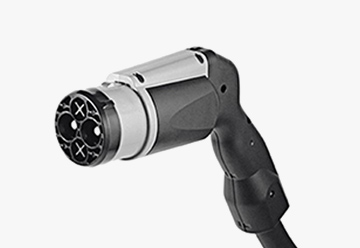

Conector CHAdeMO: Es el estándar de los fabricantes japoneses (Mitsubishi, Nissan, Toyota y Fuji. Pensado exclusivamente para recarga rápida en corriente continua. Tiene diez bornes, toma de tierra y comunicación con la red. Admite hasta 200A para carga ultrarrápida.

Tipos de Cargadores
Punto de Recarga Fijo o Wallbox:
Son puntos de recarga diseñados para garajes privados y semipúblicos. Consisten en una toma corriente específica y fija en la que enchufar el vehículo durante la recarga.
Equipos de Recarga Portátiles:
Los equipos portátiles permiten sacarle partido a todos aquellos puntos de recarga públicos disponibles allá donde vayas. Cargan con toda la potencia disponible de la línea o toma de corriente a la que te enchufes.
